Системы Управления Турбонаддувом СУТН

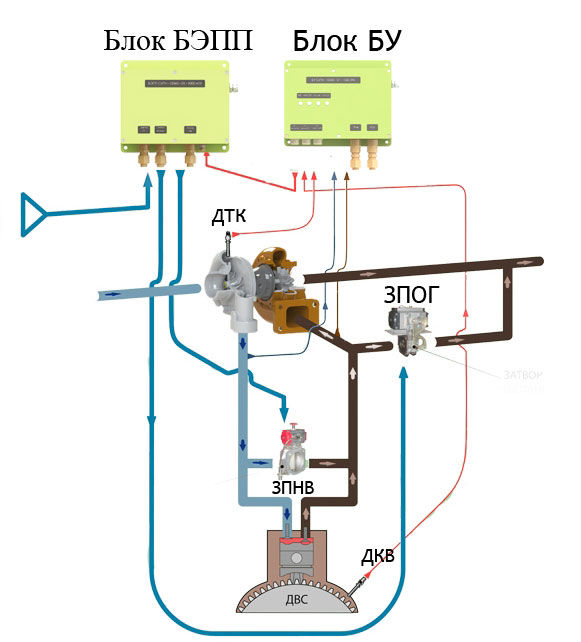

Система СУТН – это Система Управления Турбонагнетателем двигателя.Она обеспечивает надежность и экономичность работы дизельного двигателя в различных условиях окружающей среды за счет повышения давления наддува на режимах частичных нагрузок, ограниченный предельно допустимых давлений наддува и частоты вращения ротора турбокомпрессора на основе использования микропроцессорного управления перепуска части отработавших газов за турбину и перепуска части сжатого в компрессоре воздуха на вход в турбину по заданному алгоритму.
Технические характеристики системы
Система разработана с учетом тяжелых эксплуатационных условий и особенностью использования дизельных агрегатов в военной морской тематике.
Плюсы системы:
- улучшает динамику и сокращает время переходных процессов 10%
- увеличивает давление наддува на режимах частичных нагрузок 15%
- расширяет диапазон мощности двигателя на режимах частичных нагрузок 10%
- увеличивает запас турбокомпрессора по помпажу
- уменьшает эксплуатационный расход дизельного топлива до 7%

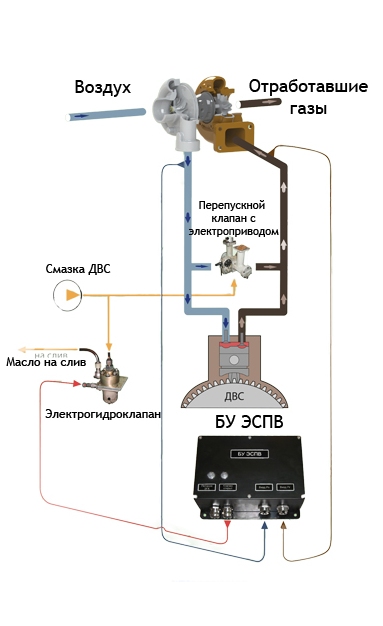

Электронная система перепуска надувочного воздуха
Электронная Система Перепуска воздуха осуществляет автоматическое управление клапаном перепуска воздуха с выхода компрессора на вход турбины, для увеличения давления наддува и скорости его нарастания на переходных режимах и в режимах частичных нагрузок.
Технические характеристики системы
Плюсы системы:
- динамика принятия нагрузки время разгона и торможения улучшается на 10%
- увеличение давления наддува в режиме частичных нагрузок на 15%
- снижение дымности отработавших газов на 50%
- расширение по мощности области работы двигателя в режимах частичных нагрузок более 10%
- уменьшение эффективного удельного расхода топлива на 1,5-2,0 г/кВТ*ч.
Технологические особенности системы
Особенности эксплуатации системы задали высокую планку к исполнению данного изделия, а так же был поставлен ряд технических вопрос которые необходимо было решить в процессе создания.

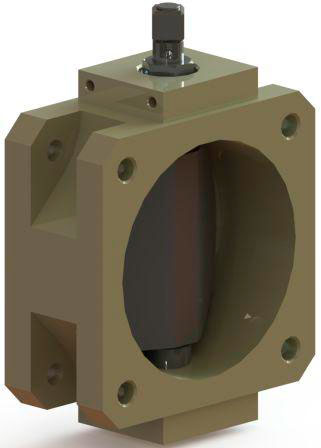

Затвор перепуска отработавших газов
Технические характеристики затвора
1. Диаметр проходного сечения: 60 мм.
2. Габаритные размеры 154х96х48 мм.
3. Температура рабочей среды 600 oC.
4. Перепад давления 2 атм.
5. Класс герметичности 4 класс.
Проблема точного удаленного позиционирования: Особенности эксплуатации системы не позволяли решить проблему точного позиционирования. Высокая температура , а так же значительная вибронагрузка выводила классические системы точного позиционирования из строя. В связи с этим компанией ООО «СКБ Экотранспорт» была разработана система удаленного точного позиционирования, осуществляющая порционную подачу сигнала и оценку положения диска затвора в пространстве. Тем самым нейтрализовав неблагоприятные факторы.
Проблема герметизации затвора
Особенности эксплуатации системы не позволяли применить классические методы герметизации. Для решение этой проблемы компанией ООО СКБ Экотранспорт было разработано уплотнение металл по металлу герметичность которого удовлетворяет требованиям 4 класса ГОСТ 33257-2015.

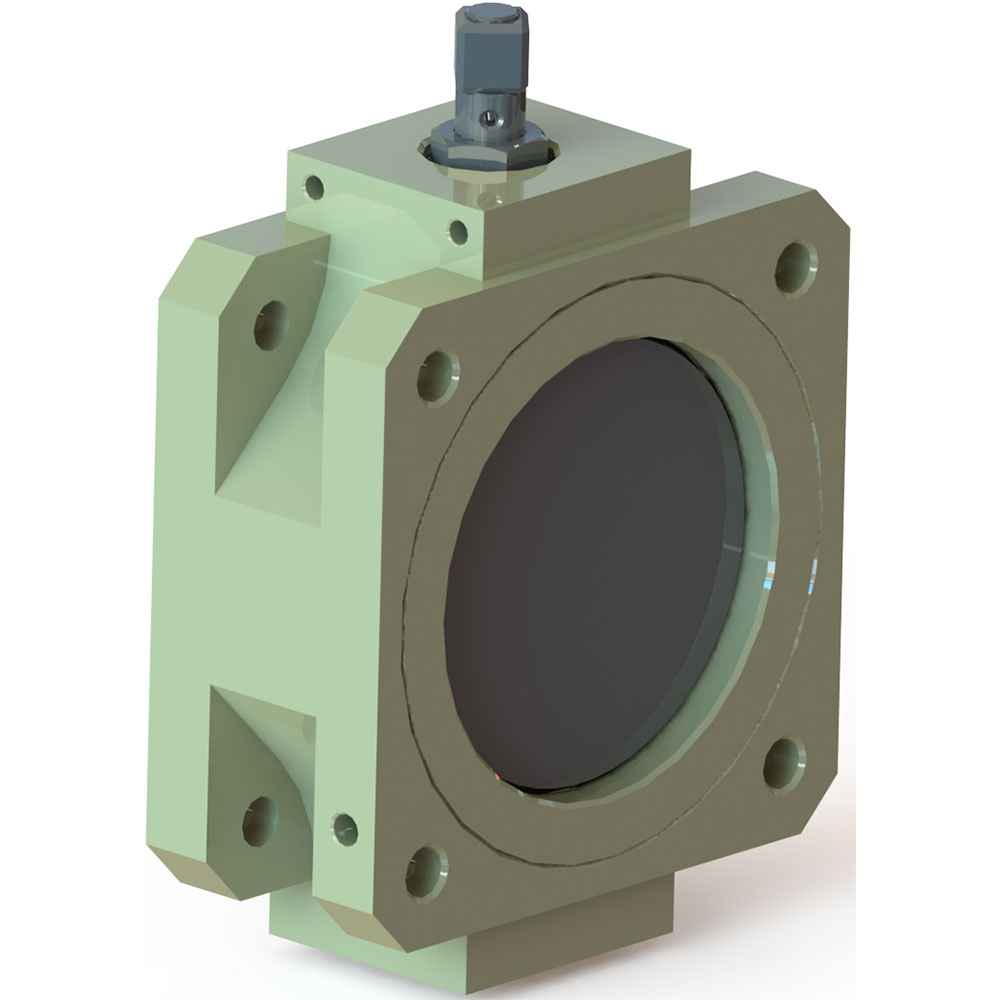

Затвор перепуска надувочного воздуха
Технические характеристики затвора
1. Диаметр проходного сечения 100 мм.
2. Габаритные размеры 190х136х60 мм.
3. Температура рабочей среды 200oC.
4. Перепад давления 2 атм.
5. Класс герметичности 4 класс.

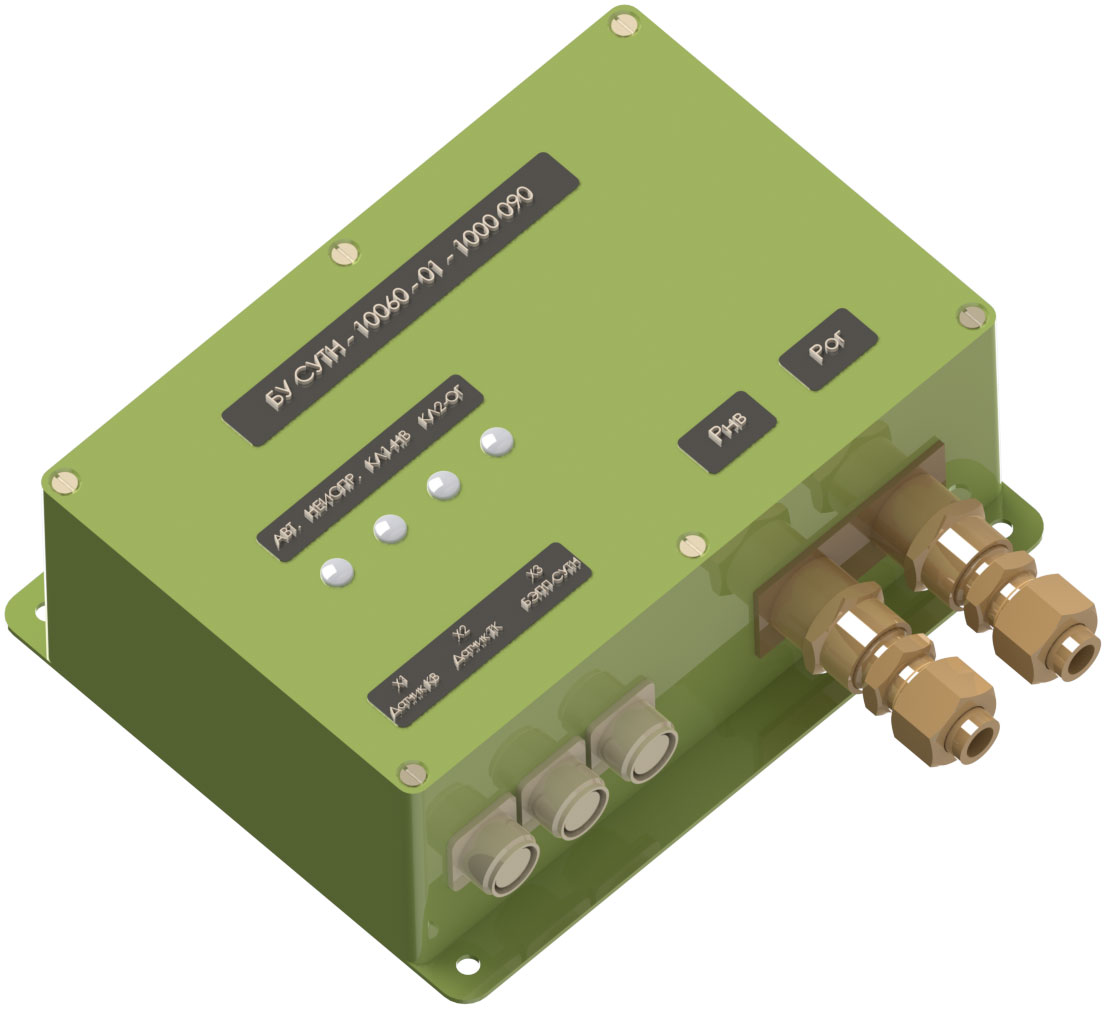

Блок Управления системой СУТН-10060-01-1000 090
Технические характеристики Блока Управления:
1. Напряжение питания 27 В.
2. Потребляемая мощность 60 Вт.
3. Габаритные размеры 270х227х90 мм.
4. Время опроса портов не более 2сек.
5. Аналоговые выходы 4шт.(0,20 мА).
6. Силовые дискретные выходы с диагностикой нетсправности 6 шт.(4шт.-27В,4А;2шт.-0.20мА).
7. Возможность соединения по 232 интерфейсу.
8. Програмируемый микроконтроллер.

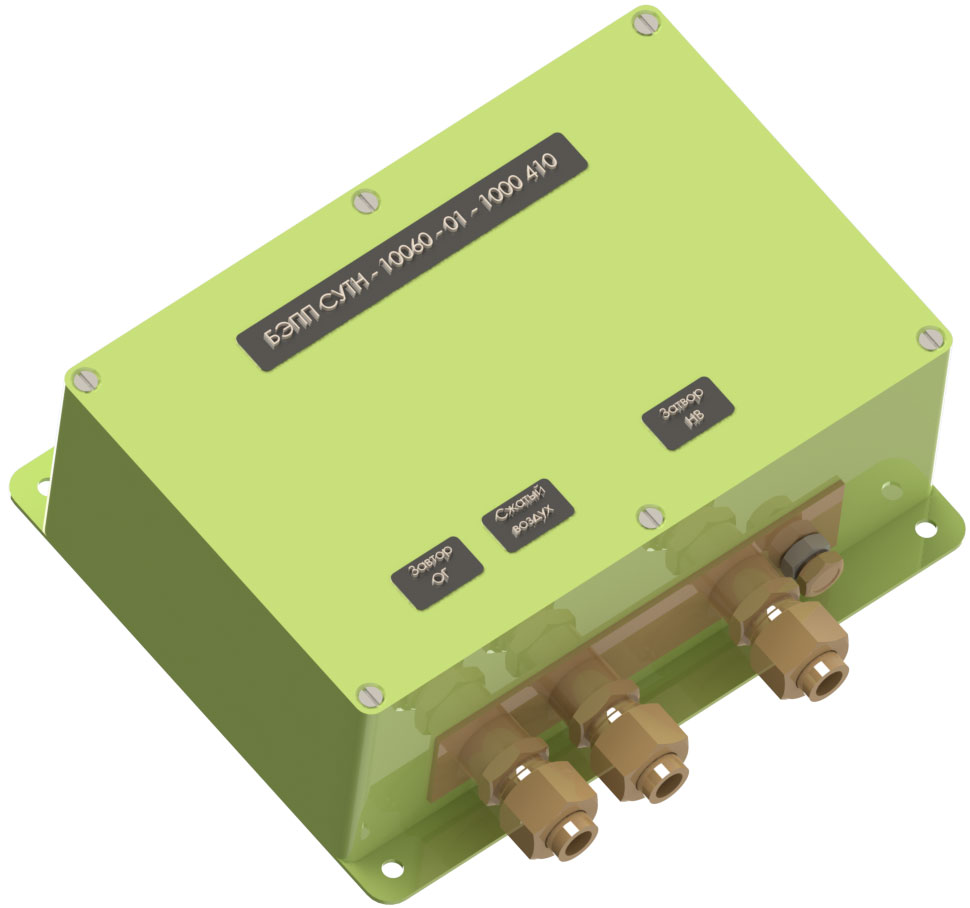

Блок электропневмопреобразователей (БЭПП) системы СУТН-10060-01-1000 090.
Технические характеристики
1. Габаритные размеры 270х210х86 мм.
2. Кол-во электромагнитных клапанов 3 шт.
3. Время срабатывания 0,25 мс.

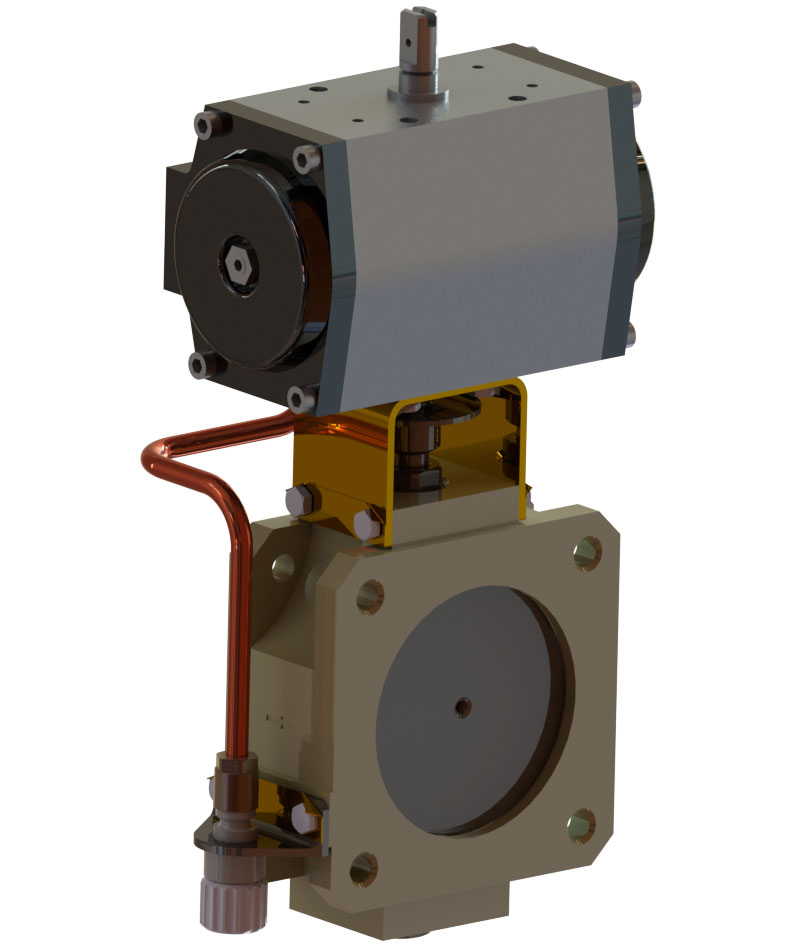

Затвор перепуска надувочного воздуха в сборе
Технические характеристики затвора
1. Габаритные размеры 240х204х171мм.
2. Масса 7,400 кг.
3. Крутящий момент на валу 588,4 кПа (6 кг/см2) – не менее 43,15 Н•м.
4. Количество воздуха не более 0,0006 м3 (0,6 л). на один цикл срабатывания.

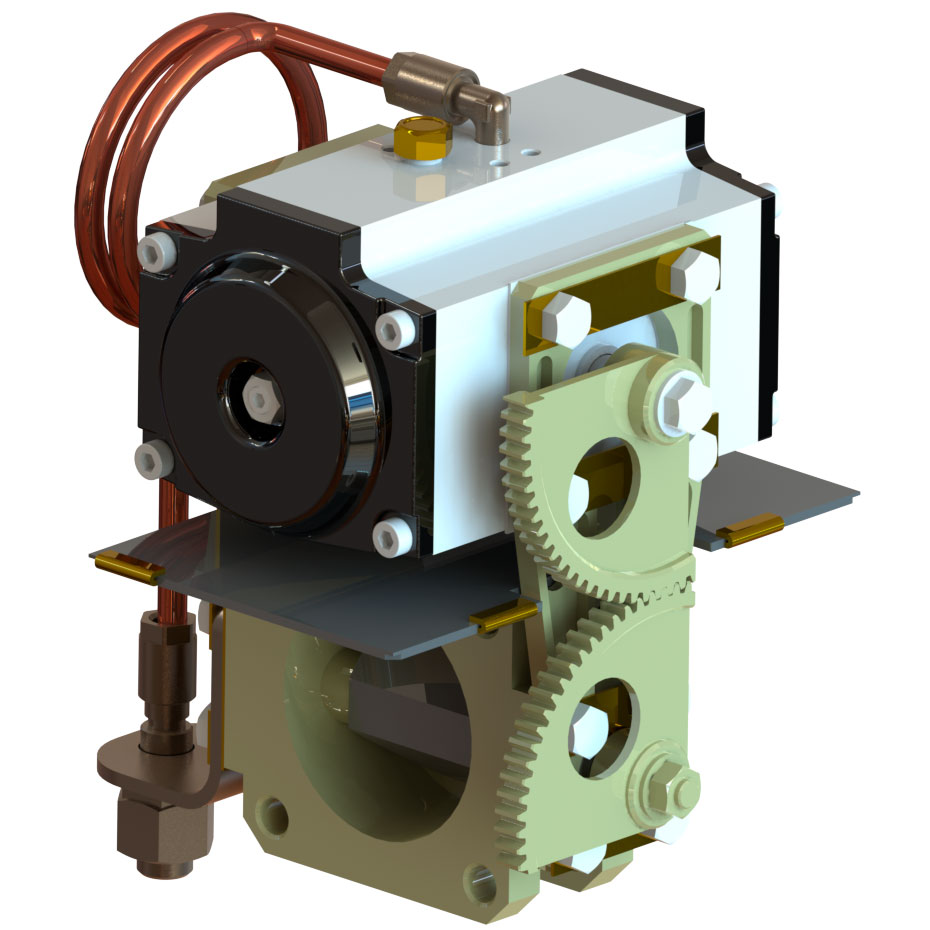

Затвор перепуска отработавших газов в сборе с приводом (ЗПОГ)
Технические характеристики
1. Габаритные размеры 240х204х171мм.
2. Масса 6,600 кг.
3. Крутящий момент на валу 0,0867м3/с•кПа (52 л/мин•бар).
4. Количество воздуха 0,0000167 м3/с•кПа (0,01 л/мин•бар) на один цикл срабатывания
